SHIFTphone 8 Reparaturanleitung – Kamera

Hersteller: SHIFT GmbH
Modell: SHIFTphone 8
Stand: 22.04.2026
Version: 1.0
Zeitbedarf: 10-15 Minuten

Ergänzende Videoanleitung

Neben der unten stehenden, ausführlich beschriebenen und bebilderten Anleitung, findest du u. a. diese Reparatur außerdem in diesem Video.

Allgemeine Hinweise

Zielgruppen

Fachpersonal
Endnutzer:innen

Sicherheitshinweise

Gerät vor Reparatur ausschalten.
Nur geeignetes Werkzeug verwenden.
Ausschließlich Original Ersatzteile und Zubehör verwenden.
Vorsicht bei Lithium-Ionen-Batterien (Brandgefahr).

Vorbereitung

Benötigte Werkzeuge

Essentiell: Torx 3 Schraubendreher
Optional: Kunststoffspatel, Plektrum, Pinzette

Ersatzteile

Hauptkamera (1_Main) SHIFTphone 8: https://shop.shift.eco/hauptkamera-modul-fur-shiftphone-8

Reparaturanleitung

1. Schalte das Gerät aus.

2. Entferne den Bumper.

3. Lege das Phone mit dem Display nach unten auf die Arbeitsfläche.

SHIFTphone8_Reparaturanleitung_Akkutausch_03

4. Löse das Backcover über den Eingriff unten links.

SHIFTphone8_Reparaturanleitung_Akkutausch_04

5. Entferne den Akku.

1. Option: mit einem Werkzeug (Spatel, Fingernagel) den Akku am Eingriff unten mittig etwas anheben, dann Akku nach unten weg ziehen.
2. Option: klopfe die Unterseite des Telefons mit dem geöffneten Akkufach vorsichtig auf den Handballen bis der Akku in die Handfläche fällt.

SHIFTphone8_Reparaturanleitung_Akkutausch_05

6. Entferne die Schrauben 1 bis 8, seitlich neben dem Akkufach.

SHIFTphone8_Reparaturanleitung_Lautsprechertausch_06

7. Schraube die beiden Schrauben neben dem USB-Port heraus.

SHIFTphone8_Reparaturanleitung_Lautsprechertausch_07

8. Gehe mit dem Fingernagel, Plektrum oder Spatel am seitlichen Spalt an der Außenseite des Gerätes entlang. Drücke den Spalt nach und nach leicht auseinander bis alle Clips gelöst sind. Vermeide es, das Werkzeug entlang des Spaltes zu schieben, damit die Dichtung nicht gestaucht wird.

SHIFTphone8_Reparaturanleitung_Lautsprechertausch_08

9. Lege das Gerät mit dem Display nach oben auf die Arbeitsfläche.

SHIFTphone8_Reparaturanleitung_Lautsprechertausch_09

10. Drehe das Display – ohne das Flachbandkabel zu belasten – jetzt so, dass es mit der Oberfläche über dem unteren Teil des Gerätes liegt.

SHIFTphone8_Reparaturanleitung_Lautsprechertausch_10

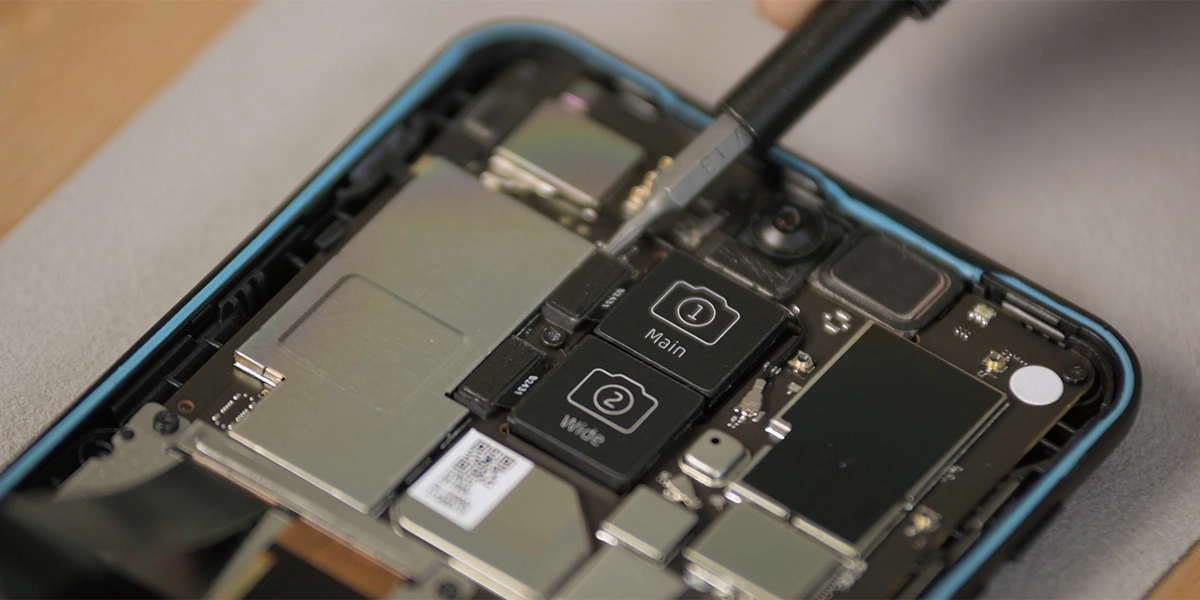

11. Löse den Verbinder neben der Kamera mit der Aufschrift „1 Main“.

SHIFTphone8_Reparaturanleitung_Kameratausch_11

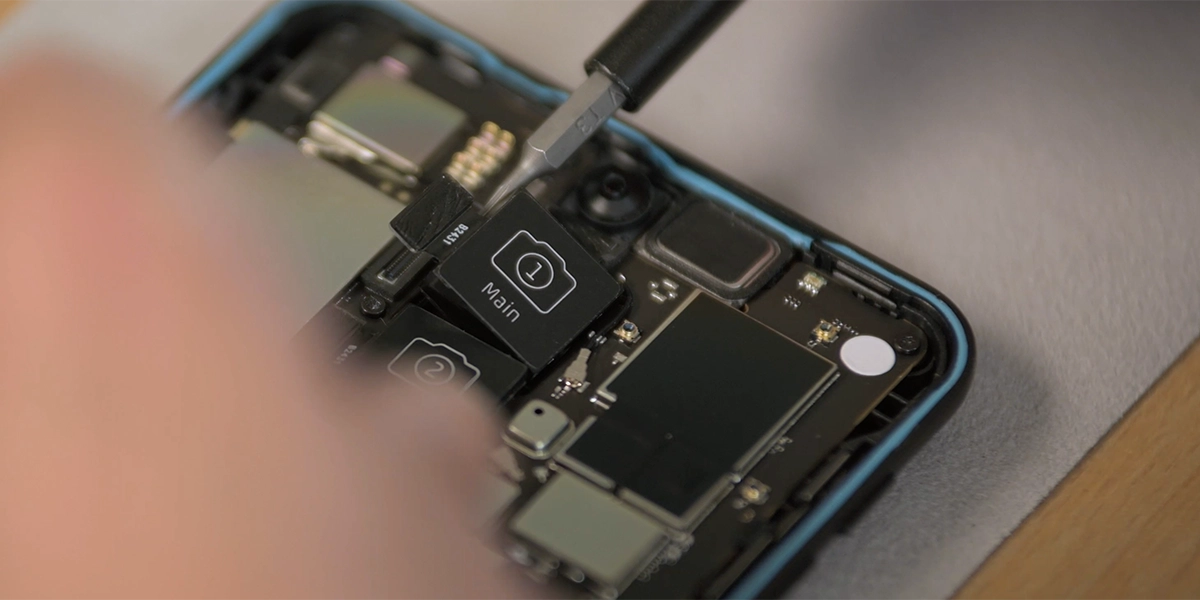

12. Nimm die Kamera vorsichtig aus ihrem Platz. Vermeide Berührungen am Linsenelement.

SHIFTphone8_Reparaturanleitung_Kameratausch_12

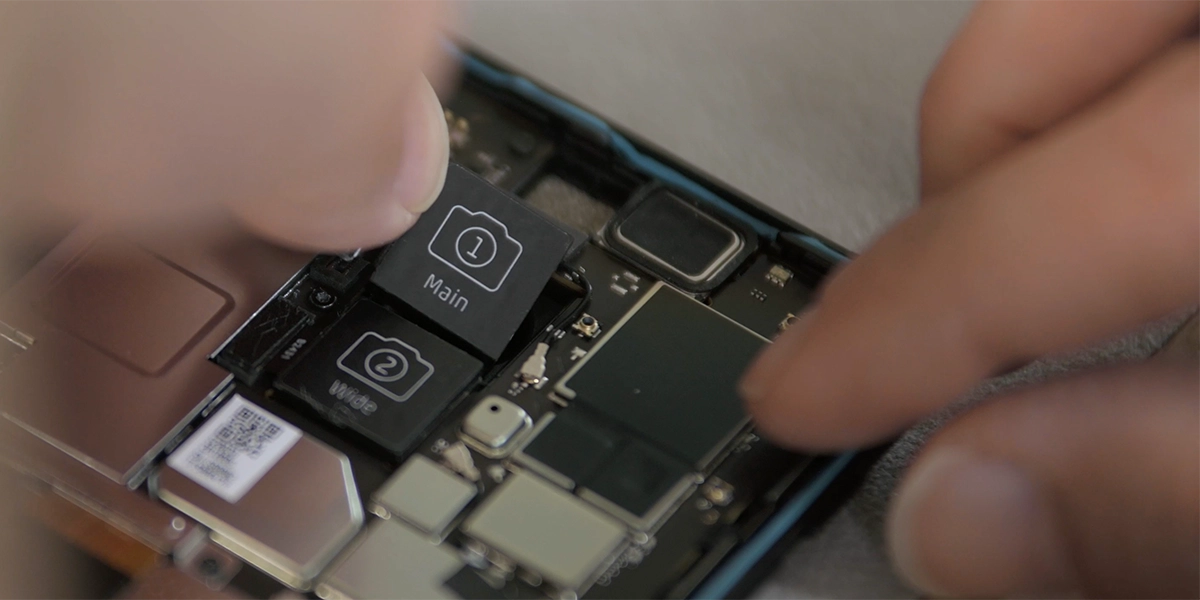

13. Setze die neue Kamera an den selben Platz.

SHIFTphone8_Reparaturanleitung_Kameratausch_13

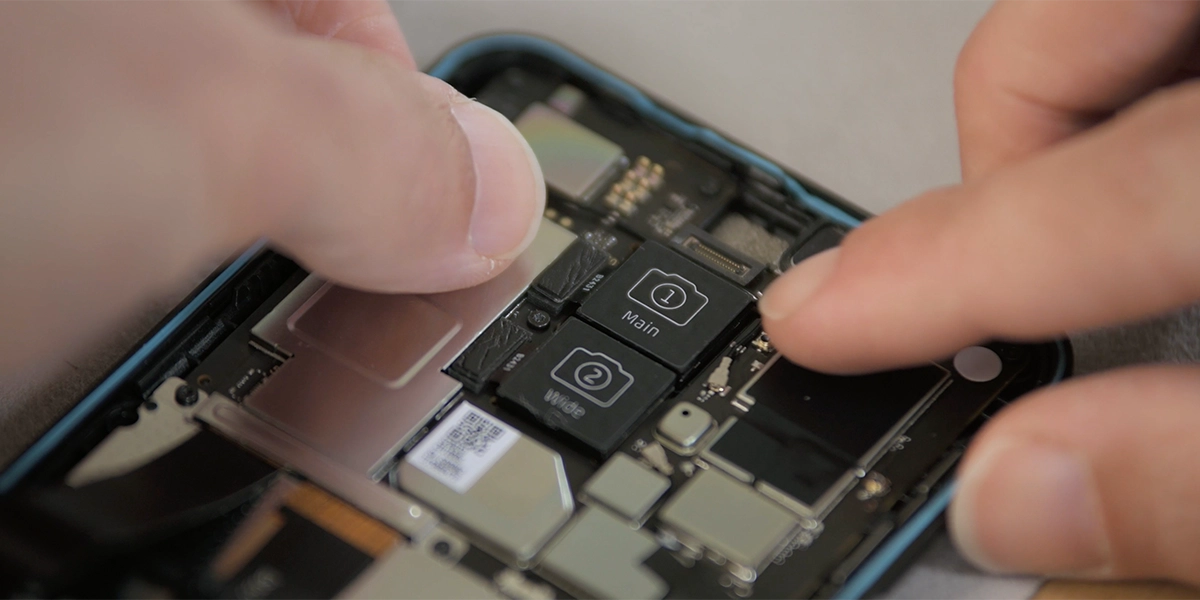

14. Positioniere den Verbinder der Kamera über dem entsprechenden Gegenstück auf der Hauptplatine.

SHIFTphone8_Reparaturanleitung_Kameratausch_14

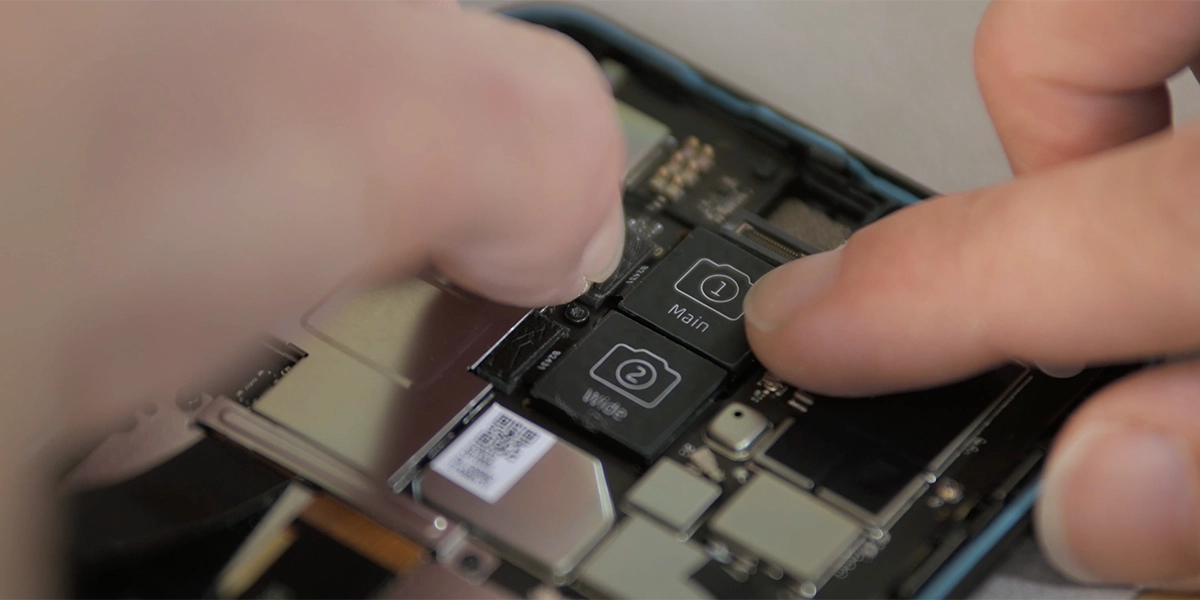

15. Drücke, wenn beide Teile exakt aufeinander liegen, den Verbinder mit leichten Druck nach unten. Er sollte spürbar einrasten und dann parallel zur Platine eingesteckt sein.

SHIFTphone8_Reparaturanleitung_Kameratausch_15

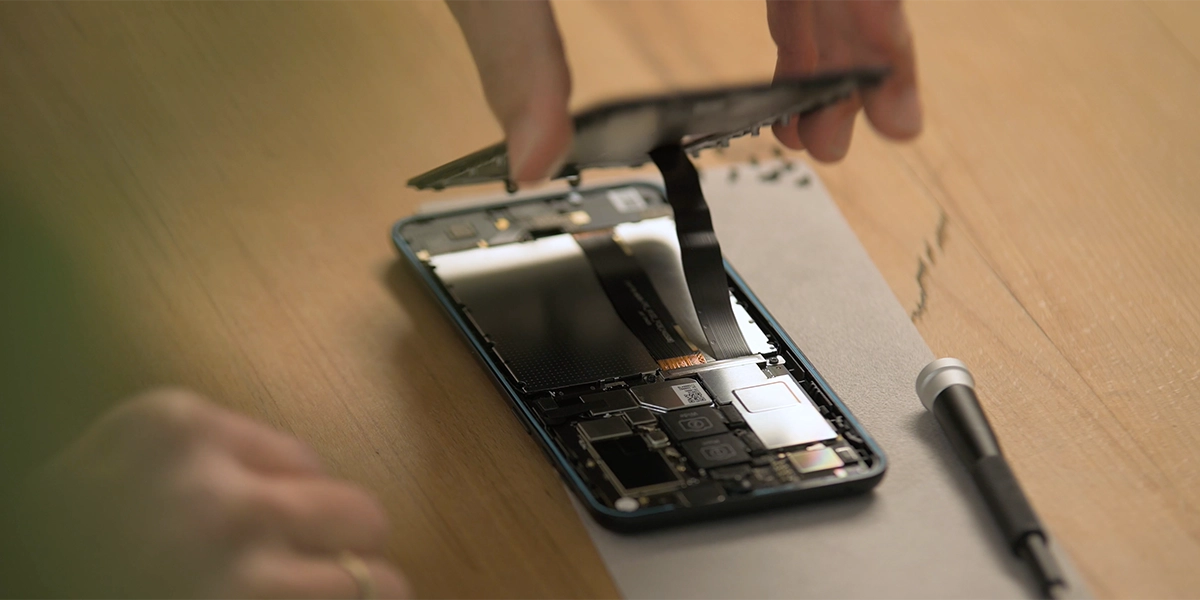

16. Stecke das Display wieder vorsichtig an seinen Platz, vermeide dabei Belastungen am Flachbandkabel.

SHIFTphone8_Reparaturanleitung_Kameratausch_16

17. Optional: Führe mit dem eingelegten Display und Akku einen ersten Funktionstest durch, bevor die Schrauben festgezogen werden. Das spart Zeit, falls doch noch nicht alles sitzt und du die vorigen Schritte nochmal wiederholen musst.

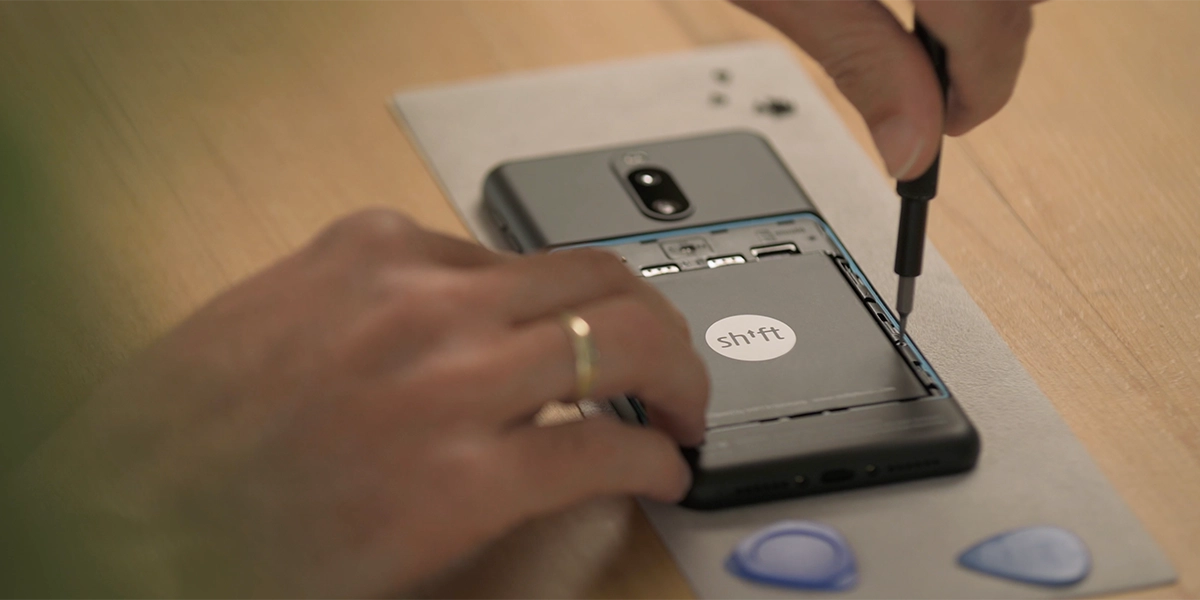

18. Führe die Schritte in umgekehrter Reihenfolge durch, um das Gerät wieder zu schließen.

SHIFTphone8_Reparaturanleitung_Kameratausch_18

Prüfung nach Reparatur

Gerät starten.
Kamera-App starten.
Teste folgende Dinge:
- Gibt die Kamera ein Live-Bild aus?
- Funktioniert der Fokus im Nah- und Fernbereich?
- Richte die Kamera auf eine einfarbige Fläche: sind Flecken/Dreck erkennbar?

Entsorgung

Elektronik nicht im Hausmüll entsorgen.
Schicke bei Gelegenheit defekte Bauteile zurück an die SHIFT GmbH.
